電動調節蝶閥
□結構特點和應用范圍
型電子式電動調節蝶閥是由3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系統，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。適用于含懸浮顆粒的流體及濃濁、漿狀流體的調節和控制，廣泛應用于化工、石油、冶金、電站等工業生產過程中。
□技術參數和性能指標

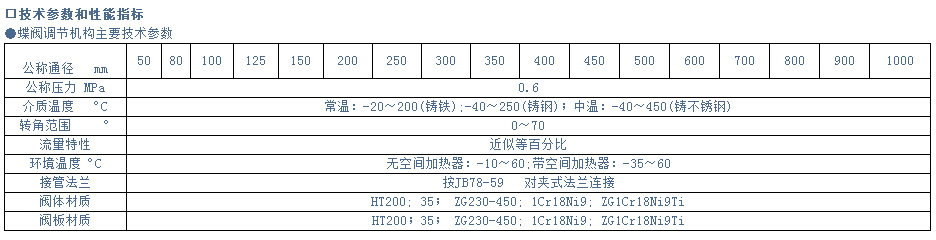

●蝶閥調節機構主要技術參數
●3610L直行程電子式電動執行機構主要技術參數
|
型 號 |
輸出力N |
速度mm/s |
最大行程mm |
技術參靈敏 |
|
361LSC-99 |
10000 |
2.0 |
100 |
電源：220V+10%V a.c. |
●3610R角行程電子式電動執行機構技術參數
|
型 號 |
輸出力N·m |
動作時間s/90o |
轉角 |
技術參數 |
|
361RSA-02 |
20 |
8.5 |
60o |
電源：AC220V±10%V a.c. |
|
361RSA-05 |
50 |
17.0 |
||
|
361RSB-10 |
100 |
18.0 |
||
|
361RSB-20 |
200 |
36.0 |
||
|
361RSC-30 |
300 |
24.0 |
||
|
361RSC-50 |
500 |
42 |
||
|
361RSC-60 |
600 |
48.0 |
||
|
361RXB-10 |
100 |
18.0 |
||
|
361RXB-20 |
200 |
36.0 |
●性能指標
|
|
指 標 值 |
||
|
基 本 誤 差 % |
±2.5 |
||
|
回 差 % |
2.0 |
||
|
死 區 % |
3.0 |
||
|
始終點偏差% |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差 % |
+2.5 |
||
|
允許泄漏量1/h |
2×10-2×閥額定容量 |
||
●額定流量系數Kv
|
|
10o |
20o |
30o |
40o |
50o |
60o |
70o |
|
|
公 |
50 |
1.9 |
7.5 |
17 |
30 |
46 |
64 |
85 |
|
80 |
6.7 |
15 |
30 |
55 |
92 |
140 |
220 |
|
|
100 |
10 |
23 |
46 |
85 |
140 |
220 |
340 |
|
|
125 |
16 |
35 |
70 |
130 |
220 |
340 |
530 |
|
|
150 |
20 |
50 |
100 |
190 |
320 |
490 |
770 |
|
|
200 |
40 |
90 |
180 |
340 |
570 |
870 |
1360 |
|
|
250 |
60 |
140 |
290 |
530 |
900 |
1380 |
2130 |
|
|
300 |
90 |
200 |
410 |
760 |
1280 |
1960 |
3060 |
|
|
350 |
130 |
280 |
550 |
1040 |
1750 |
2660 |
4160 |
|
|
400 |
160 |
370 |
730 |
1340 |
2300 |
4400 |
5450 |
|
|
450 |
200 |
470 |
930 |
1700 |
2900 |
3480 |
6900 |
|
|
500 |
250 |
570 |
1140 |
2120 |
3560 |
5430 |
8500 |
|
|
600 |
360 |
820 |
1630 |
3050 |
5140 |
7840 |
12200 |
|
|
700 |
500 |
1120 |
2200 |
4160 |
7000 |
10600 |
16600 |
|
|
800 |
650 |
1450 |
2900 |
5400 |
9100 |
13800 |
21700 |
|
|
900 |
810 |
1839 |
3726 |
6885 |
11583 |
17658 |
27540 |
|
|
1000 |
1000 |
|||||||

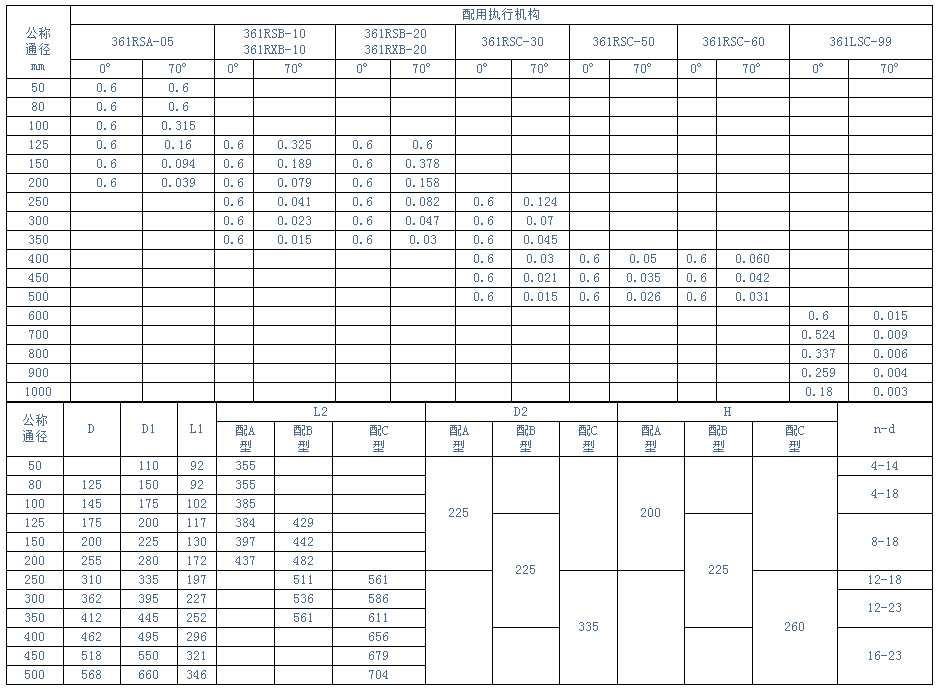

●允許壓差 MPa

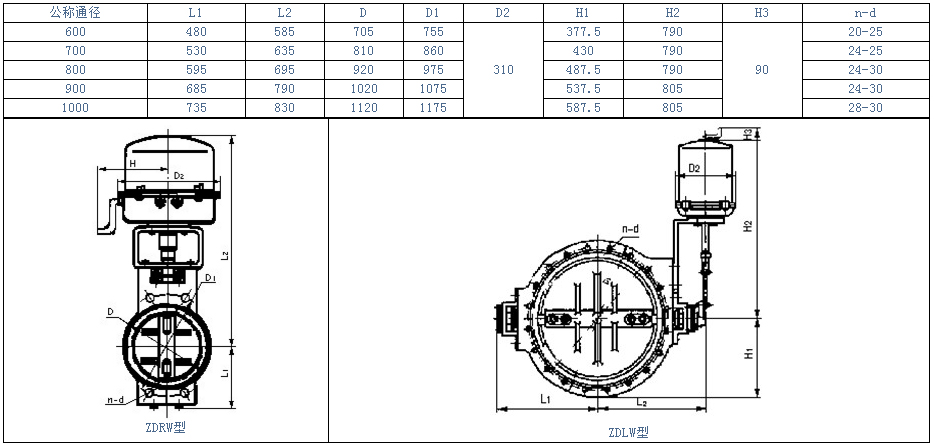

□外形尺寸
●ZDRW DN50～500 外形尺寸mm
●ZDLW DN600-1000外形尺寸mm
零件名稱 |
材料 |
溫度范圍oC |
|
最 小 |
最 大 |
||
閥體、閥板 |
HT200 |
-20 |
200 |
35 |
-40 |
450 |
|
ZG230-450 |
|||
1Cr18Ni9 |
|||
ZG1Cr18Ni9Ti |
-40 |
600 |
|
□主要零件材料及推薦使用溫度范圍
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●工作溫度范圍；
●公稱通徑和額定流量系數Kv;
●執行器內是否帶空間加熱器，是否帶過載保護裝置；
●閥前壓力，閥后壓力，公稱壓力；
●閥體、閥板材料；
●是否有其它要求。
注：電子式電動執行機構和蝶閥調節機構分別接受單機訂貨。
